正方形/長方形プレス金型

高精度を発見する ペレットプレス金型セット 耐久性のある角型プレス金型と長方形プレス金型を特徴とするソリューション。 お問い合わせ カスタマイズされたオプションについては、今すぐお問い合わせください。

効率的で堅牢な角型プレス金型

私たちの 角型プレス金型 は一貫した圧密と寸法安定性を実現するよう設計されています。高品質な素材で製作し、厳しい公差で製造しており、HMF・HMD・HMTボディが角型、長方形、多角形、特殊形状をカバーします。

角型・長方形金型シリーズ

材質と硬度

すべてのボディは9Cr18高炭素クロム軸受鋼で製作し、HRC58に焼入れしています。焼入れ・研削されたキャビティは繰り返しのプレスサイクルでも形状を維持し、角型や長方形のペレットをバッチごとに同じサイズに保ちます。

HMF・HMD・HMTの選び方

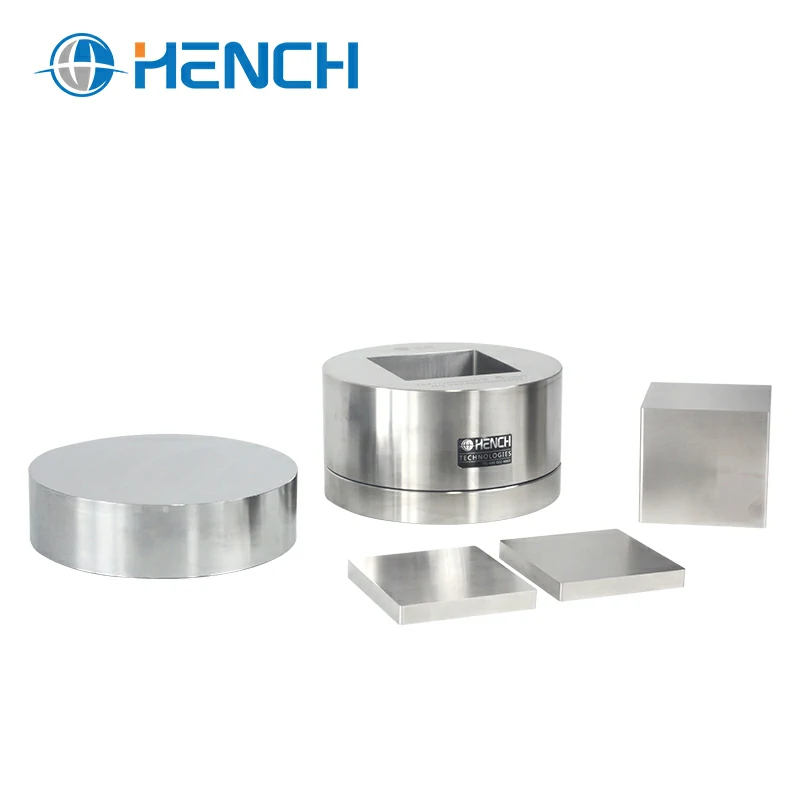

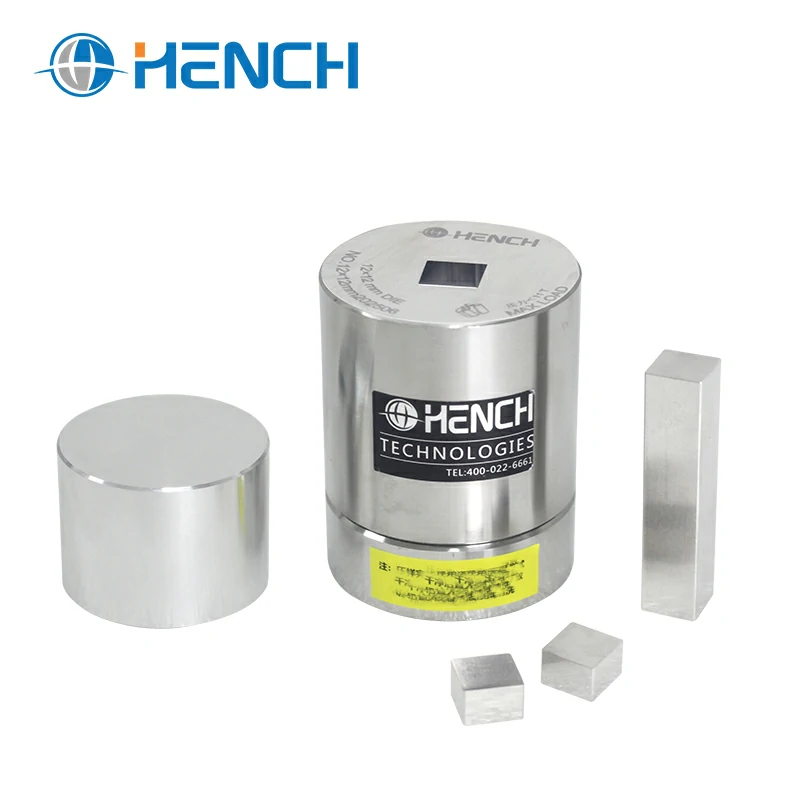

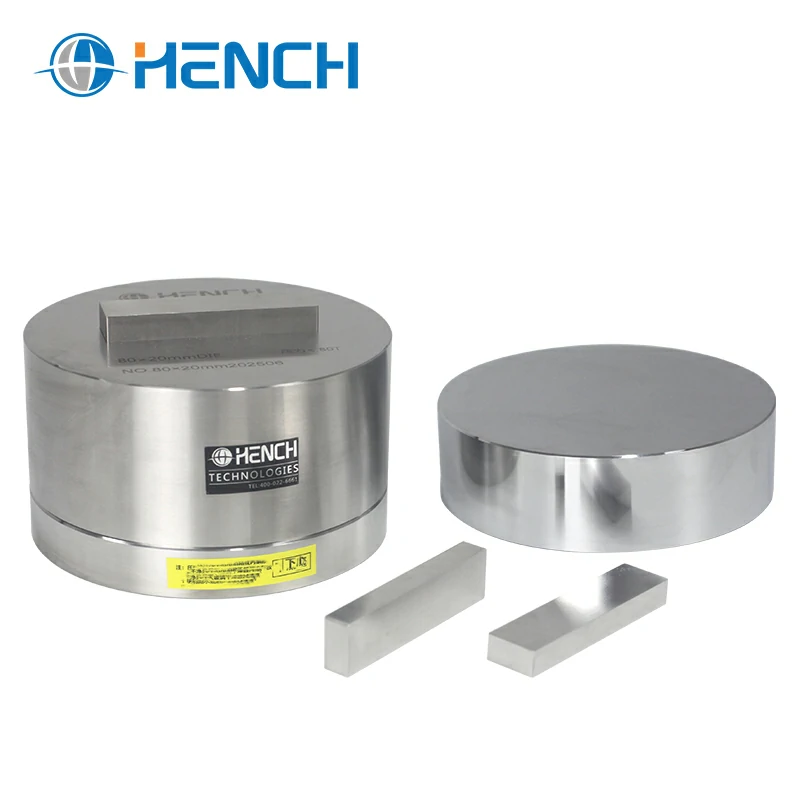

• HMF は汎用の角型・長方形シリーズで、3 mmから200 mmまで、キャビティ深さ20 mm～70 mmで選べます。

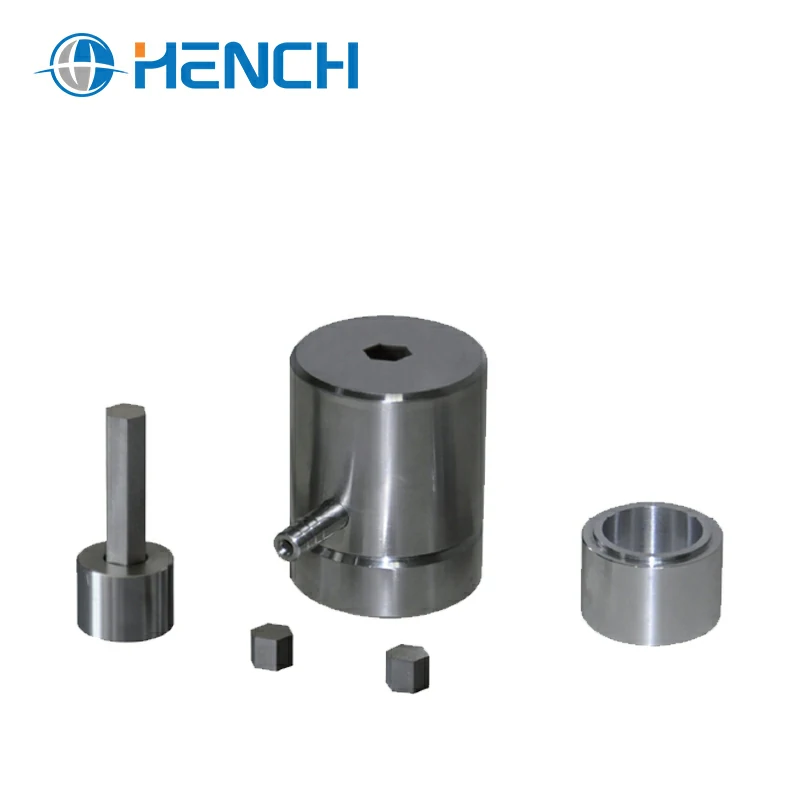

• ヘッドマウントディスプレー は3～20 mmの範囲で多角形の成形体を製作します。

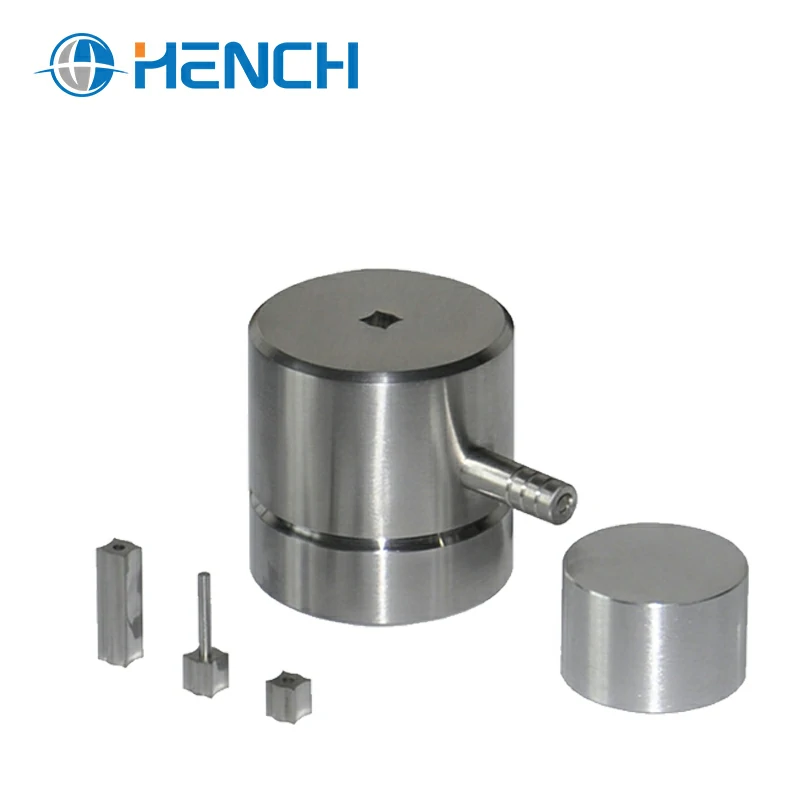

• HMT は同じ3～20 mmサイズと40 mmのキャビティ深さで特殊形状をカバーし、角型・円形・多角形以外の成形体に対応します。

実用上の注意

角型や長方形のキャビティは円形金型よりも力が均等に分散しないため、成形体は角から割れやすくなります。キャビティに均一に充填し、ゆっくり加圧することが有効です。大型のHMFボディでは、サイズを決める前に成形体の断面積に対してプレスの力が足りるか確認してください。

最も重い長方形ボディは40～80 kgあるため、金型到着前に保管場所からプレスへの移動方法を計画してください。

角型・長方形金型のお見積り依頼

必要な形状、辺の長さまたは直径、キャビティ深さ、実験室で使用可能なプレスをお知らせください。ヘンチが適合するボディを確認し、必要なアダプターとともに見積もります。 お問い合わせ よりお見積りをご依頼ください。

代表的な用途

• 角型または長方形の面が好まれる蛍光X線分析・X線回折用試料調製
• 成形体に圧密するセラミックおよび耐火物粉末
• 実験室規模の圧密試験用の金属および合金粉末
• HMDおよびHMTボディで製作する多角形・特殊形状の成形体
• 81～200 mmのHMFボディで製作する大型長方形ディスク

メンテナンスと保管

使用後は毎回キャビティと面を清掃し、内径を保護して保管してください。角型や長方形のキャビティは円形よりも角の摩耗が早いため、定期的に角を点検し、成形体に跡がつくような傷が面に出たボディは使用を中止してください。
