ラボ用錠剤プレスの金型が動かなくなった場合、どうすればよいですか？

実験中、金型がなかなか外せなかったり、金型に粉が詰まって抜けなくなったりする場面によく遭遇します。今回はそのような状況を簡単に紹介し、解決策を示します！

I.火薬が詰まったり、金型が外しにくくなったりする原因は何ですか？

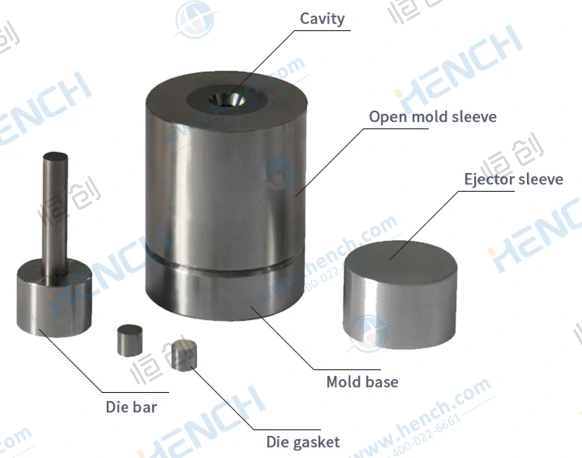

1.粉体試料をキャビティに入れた後、金型押えロッドを挿入したが、押え回転しなかった。その結果、ロッドがキャビティ内で傾いて倒れ、金型が引っかかって内壁を削ってしまった。

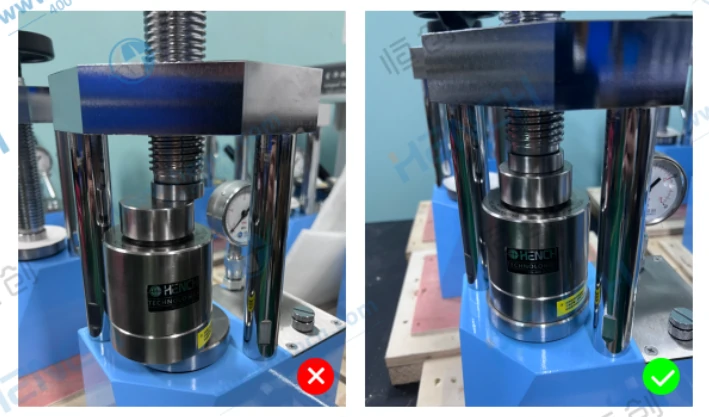

2.錠剤を製造する際は、金型を錠剤プレスの正確な中心に置いてください。力のかけ方が一定でない場合も、錠剤の取り出しが困難になることがあります。

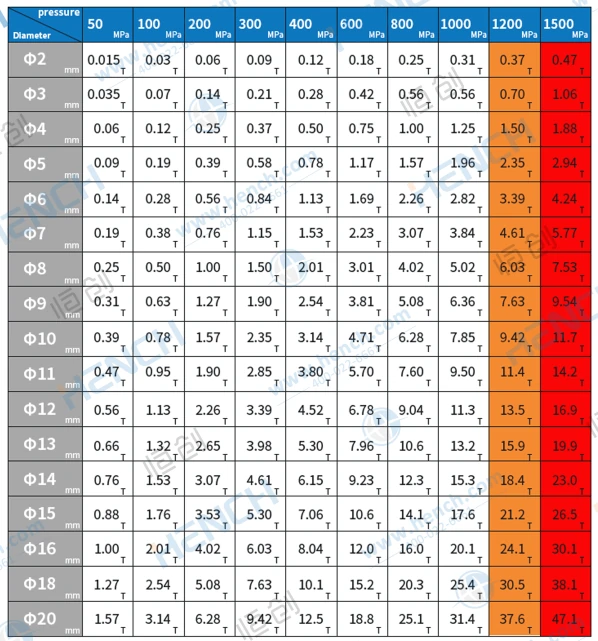

 3.機械の加圧装置が、金型が耐えられる圧力範囲（下図の金型の圧力適合表参照、その他の仕様については、メーカーにご相談ください）を超えると、プレスロッドが抜けなくなる原因にもなります。

4.試料の粉が多すぎたり、試料が細かすぎたり（200メッシュより粗い）すると、金型が動かなくなることがあります。試料の厚みが6mmを超えると、成形・脱型が困難になります（分割金型を使用することをお勧めします）。

5.サンプルの硬度が過度に高く、密着性が強く、腐食しやすい場合は、適切なプレス金型（硬質合金など）を選択する必要がある。

6.プレス作業終了後は、内外面やプレスロッドに残った粉が次のプレス工程で詰まりを起こさないよう、適時清掃と定期的なメンテナンスを行う。

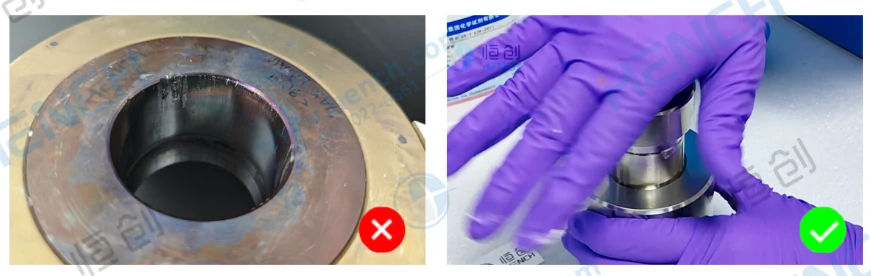

ダイスの表面にサンプルの残留物があり、除去できない場合は、ダイスを洗浄したり、水に浸したりしないでください。(これらのダイスの材質は、すべて高品質の焼入れ処理鋼ダイスです。この種の鋼は靭性が良く、強度が高いが、水分子に触れると錆イオンを発生する)なぜステンレスを使わないのか、という質問が多い。ステンレスは軟らかいので、金型用鋼としては使えません。

ダイスを長期間使用しない場合は、ダイスの表面に防錆油を塗布して錆を防ぐことができます。さらに、ダイスを乾燥した環境（ガラス乾燥キャビネットや防湿ボックスなど）で保管することもできます。

II.治療後のニキビにどう対処するか？

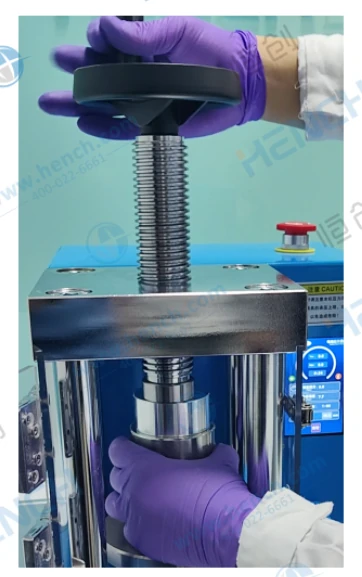

1.手動で試みる：まず、手動で金型を押し上げ、プレス機からの圧力で金型を離す。

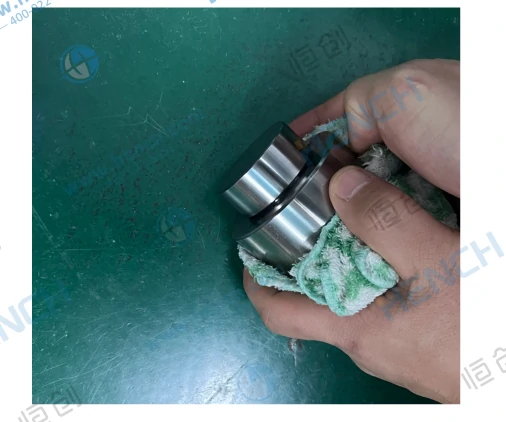

2.重力衝撃変形法：トラップされた金型をタオルで包み、四方を地面に軽く叩きつけてキャビティ内を緩ませる。その後、ロッキングプレッシャーロッドを引き抜く。

3.ダイを挿入する：

まず、中空スリーブ型を用意する。スリーブ上に金型を逆さまに置く。金型とプレス機の間にキャビティ径より小さいプレッシャーロッドを挟み込む。プレス機で力を加えて圧力をかけ、挟まったプレッシャーロッドを押し出す。この金型をお持ちでない場合は、メーカーにお問い合わせください。

4.金型内部の空洞に異物による傷や腐食がないか確認する。異物が付着している場合は、サンドペーパーで研磨して清掃する必要がある。傷がひどい場合は、金型を工場に送って研磨と修理を依頼する必要がある。

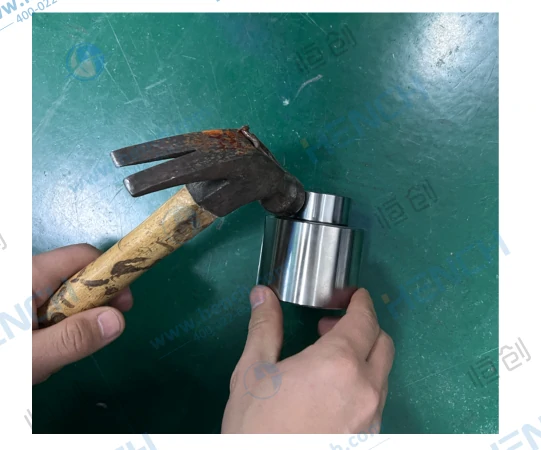

上記は、日々の実験中によく起こるいくつかの状況である。その他の状況については、別途詳しく説明する。どのような状況で金型が動かなくなったり、脱型が困難になったりしても、ハンマーのような鈍器で叩き壊してはならない。速やかにメーカーに連絡すること。

ヘンチ・テクノロジーについて

ヘンチ・テクノロジーは、高精度ペレットおよび錠剤プレス金型の世界的なリーディングサプライヤーです。当社の ペレットダイ シリーズは、高級焼入れ鋼、高度な熱処理プロセス、厳格な品質管理を用いて、最高水準で設計・製造されています。ヘンチのペレットダイは、世界中の研究所やパイロットプラントで広く使用されており、その耐久性、精度、信頼性は高く評価されています。日常的な配合のための標準金型が必要な場合でも、特殊配合のためのカスタマイズ金型が必要な場合でも、ヘンチは厳しい製造条件に耐えるプロ仕様のソリューションを提供します。
